Membuat Flowchart: Panduan Lengkap Visualisasi Algoritma untuk Pemula

Sebelum menulis baris kode pertama, seorang programmer handal akan merancang alur logikanya terlebih dahulu. Salah satu cara terbaik untuk melakukannya adalah dengan flowchart atau diagram alir.

Anggap saja flowchart adalah "Peta Google" untuk program Anda. Ia menunjukkan titik awal (Start), tujuan akhir (End), serta semua rute, proses, dan persimpangan (keputusan) yang harus dilalui untuk sampai ke tujuan.

Apa Itu Flowchart dan Mengapa Penting?

Flowchart adalah representasi visual dari langkah-langkah dan urutan prosedur dalam sebuah algoritma. Dengan kata lain, ia mengubah daftar instruksi yang berbasis teks menjadi diagram yang mudah dipahami secara sekilas.

Tujuan utama membuat flowchart adalah:

• Memvisualisasikan Alur: Menggambarkan tahapan penyelesaian masalah dari awal hingga akhir.
• Menyederhanakan Kompleksitas: Memecah masalah yang rumit menjadi segmen-segmen yang lebih kecil dan mudah dikelola.
• Memudahkan Komunikasi: Menggunakan simbol standar yang universal, sehingga programmer dan non-programmer dapat memahami alur logika yang sama.
• Mencari Kesalahan (Debugging): Membantu menemukan potensi kesalahan logika sebelum proses coding dimulai.

Simbol-Simbol Inti dalam Flowchart

Ada puluhan simbol flowchart untuk berbagai keperluan spesifik. Namun, sebagai pemula, Anda hanya perlu menguasai 5 simbol inti ini untuk bisa menggambarkan hampir semua algoritma dasar.

Simbol	Nama	Fungsi
	Terminator (Oval)	Menandakan titik awal (Start) atau akhir (End) dari sebuah program.
	Process (Persegi Panjang)	Menunjukkan sebuah tindakan, proses, atau operasi perhitungan. Contoh: luas = panjang * lebar.
	Input / Output (Jajar Genjang)	Merepresentasikan proses menerima data (Input) dari pengguna atau menampilkan data (Output) ke layar.
	Decision (Belah Ketupat)	Menunjukkan sebuah titik percabangan atau kondisi. Simbol ini memiliki satu masukan dan dua keluaran (Ya/Tidak atau True/False).
	Flow Line (Anak Panah)	Menghubungkan antar simbol dan menunjukkan arah aliran proses.

Cara Membaca dan Aturan Dasar Membuat Flowchart

Meskipun fleksibel, ada beberapa pedoman agar flowchart Anda mudah dibaca dan tidak membingungkan:

1. Alur dari Atas ke Bawah: Secara umum, flowchart digambarkan mengalir dari bagian atas halaman ke bawah.
2. Gunakan Anak Panah yang Jelas: Setiap garis alir harus memiliki anak panah untuk menunjukkan arah proses yang jelas.
3. Satu Titik Awal dan Akhir: Sebuah program flowchart yang baik biasanya hanya memiliki satu simbol Start dan satu simbol End.
4. Jaga Agar Tetap Sederhana: Hindari alur yang berbelit-belit atau garis yang saling bersilangan jika tidak perlu.

Contoh Flowchart Sederhana

Mari kita lihat bagaimana simbol-simbol di atas digunakan dalam praktik.

Contoh 1: Menghitung Luas Persegi Panjang

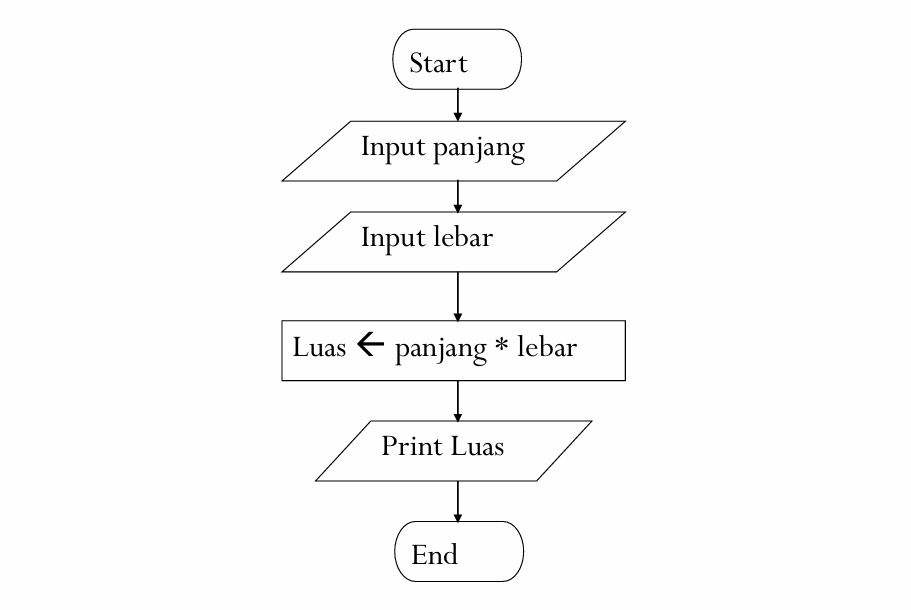

Flowchart ini menggambarkan alur sederhana: mulai -> minta input panjang & lebar -> hitung luasnya -> tampilkan hasilnya -> selesai.

Contoh 2: Menentukan Bilangan Ganjil atau Genap

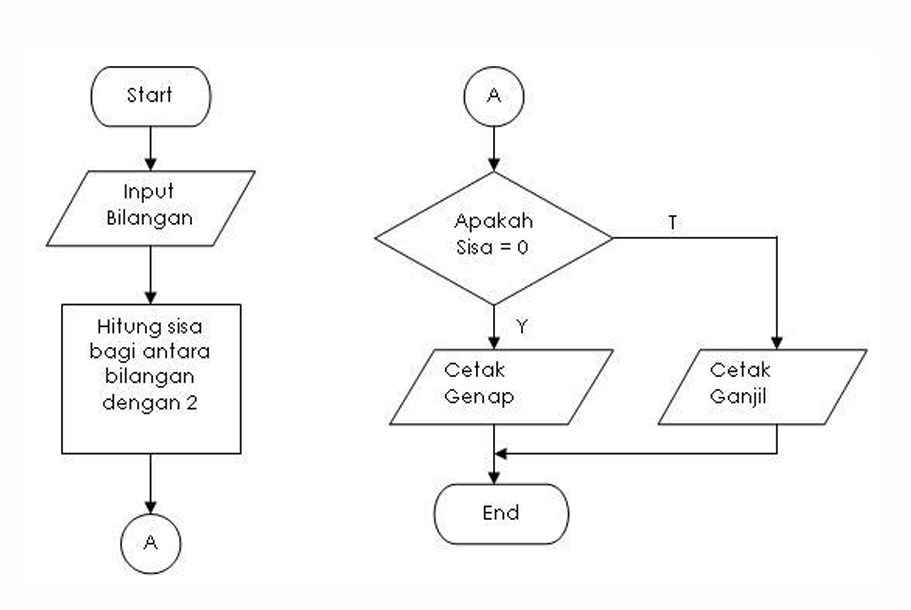

Flowchart ini menggunakan simbol Decision (belah ketupat) untuk membuat percabangan logika. Setelah menerima input bilangan, program akan mengecek "Apakah sisa bagi bilangan dengan 2 adalah 0?".

• Jika Ya, maka alur akan menuju proses untuk menampilkan "Genap".
• Jika Tidak, alur akan menuju proses untuk menampilkan "Ganjil".

Mengenal Jenis-Jenis Flowchart

Secara umum, flowchart yang akan sering Anda temui terbagi menjadi dua jenis:

• System Flowchart: Menggambarkan alur kerja dalam sebuah sistem secara keseluruhan. Ini lebih fokus pada bagaimana data bergerak antar departemen, mesin, atau perangkat keras.
• Program Flowchart: Ini adalah jenis yang kita bahas. Ia menggambarkan alur logika dan langkah-langkah detail di dalam sebuah program atau algoritma.

Kesimpulan

Flowchart adalah alat bantu visual yang sangat kuat dalam perjalanan belajar pemrograman. Dengan membiasakan diri merancang logika dalam bentuk flowchart sebelum coding, Anda akan melatih kemampuan berpikir terstruktur, meminimalisir kesalahan, dan membuat proses pengembangan program menjadi jauh lebih efisien.

Tantangan Terakhir: Ambil salah satu algoritma yang sudah Anda rancang di artikel sebelumnya (misalnya, menghitung BMI atau konversi nilai) dan coba gambarkan alurnya dalam bentuk flowchart menggunakan 5 simbol inti yang telah kita pelajari!
